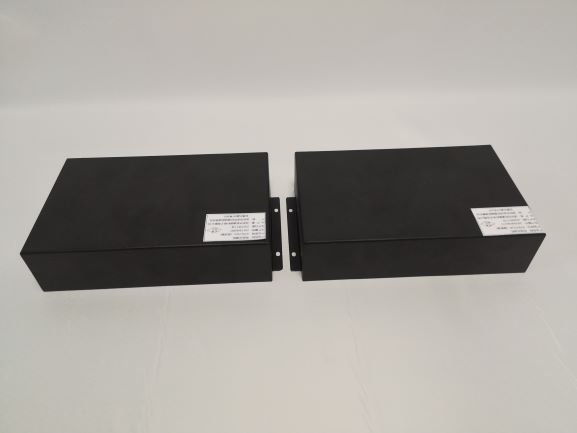

KT9246/S(R)音频光端机/光纤广播系统/广播光端机/光纤隧道广播
一、概述：
1，本光端机产品分“发送端（型号为KT9246/S）”和“接收端（型号为KT9246/R）”，使用时必须成对使用，将“发送端”与“发送端”连接或“接收端”与“接收端”连接后都无法正常实现光纤传输。
2，本机采用直流24V电源供电，输入电压范围宽，现场取电方便。
3，本机为1路双向音频，安装使用时不用区分安装位置，但需将信号正确连接（见使用说明）。
二、技术参数：
1，电源电压：DC24V±20%
2，工作电流：<100mA
3，使用条件：环境温度：-10℃～40℃
相对湿度：≤95%(40±2℃)
4，尺寸：200*125*50mm
三、使用说明：
1，本产品使用时，“KT9246/S发送端”与“KT9246/R接收端”需成对使用，每一个发送端只能通过光纤与一个“接收端”相连；使用时不区分安装位置，即音源节点或功放节点处不区分使用“发送端”还是“接收端”。
2，光纤可以采用单模单纤，传输距离≥20km。
3，线路连接：将音源设备“音频输出”连接至光端机“音频输入”端口；光纤分别连接到“OPT”光纤接口；功放节点处光端机“音频输出”接至功放机“音频输入”；电源端口连接到24V供电电源端，区分正负极性。
4，线路连接后加电，“SYNC”与“PWE”应同时点亮，否则有异常，如“SYNC”不亮时请检查光纤连接是否可靠；如“PWE”不亮应检查电源线连接是否正常。
